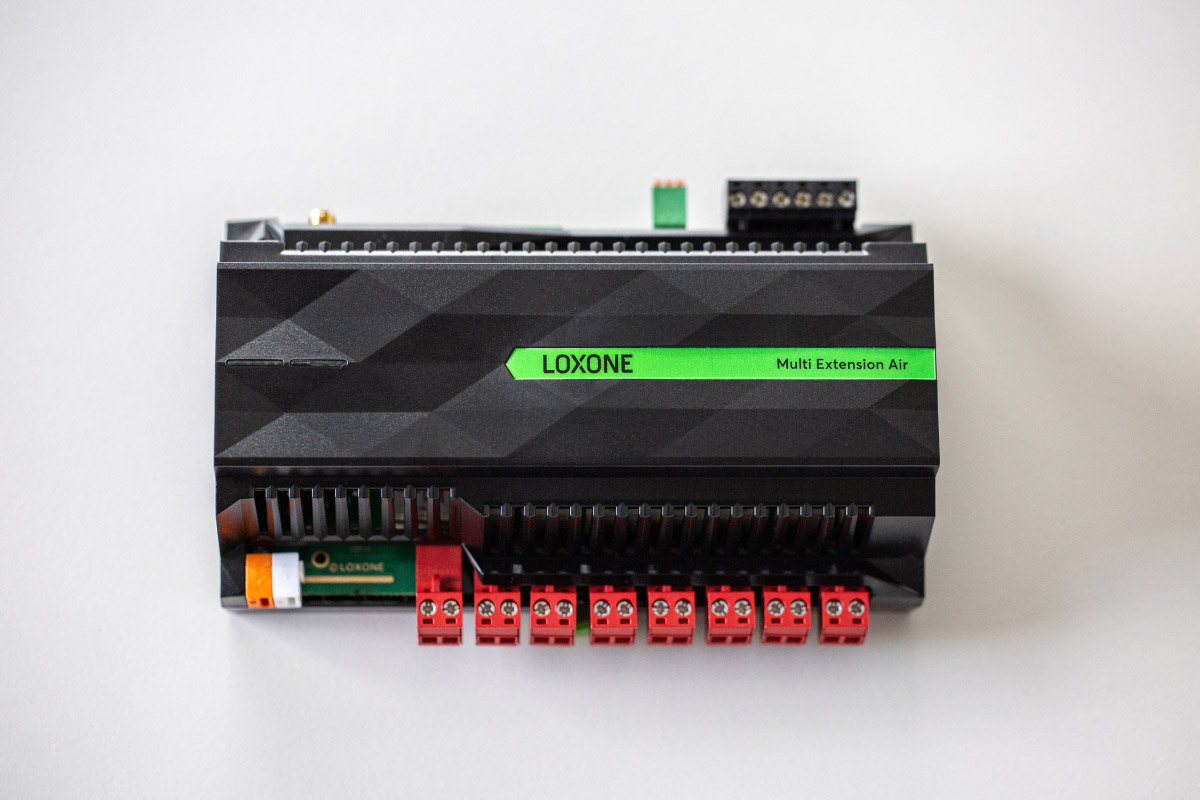

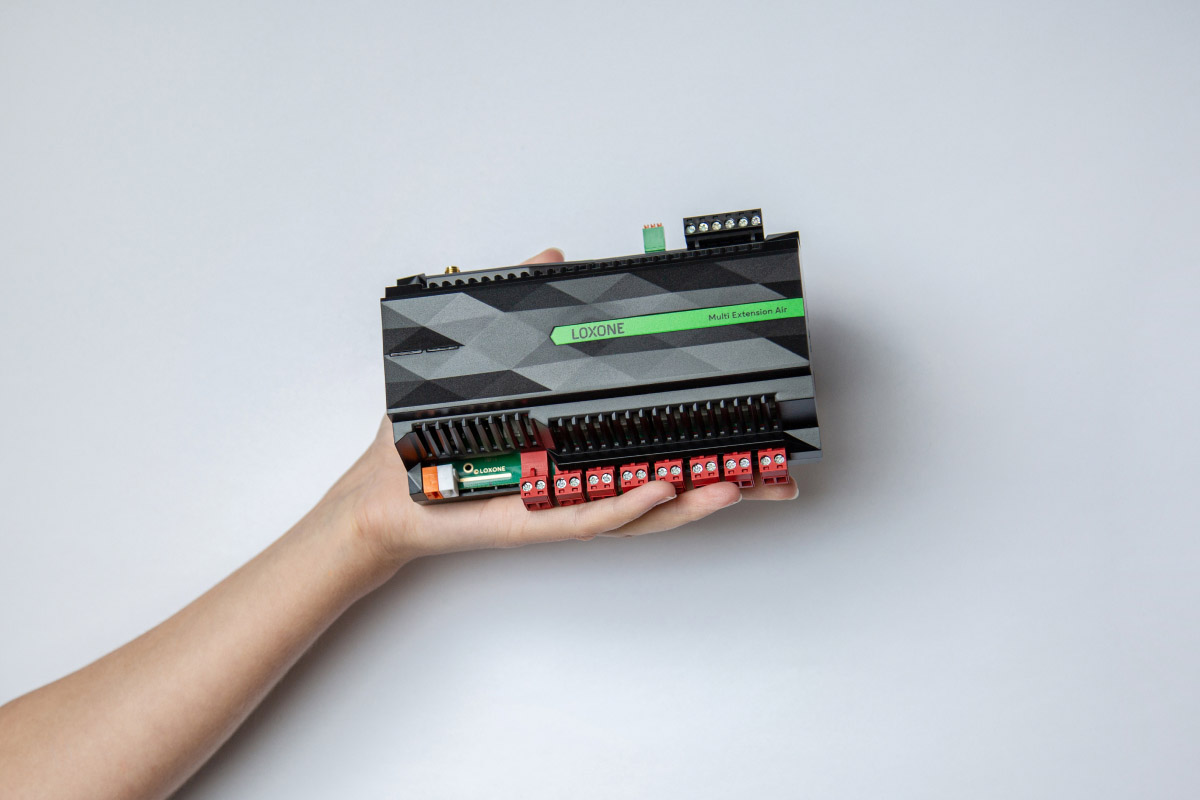

Loxone Multi Extension Air
618,81 €
📞 +49 (0) 5031 705 999-0
Produktinformationen "Loxone Multi Extension Air"
Die Loxone Multi Extension Air stellt 8 Ausgänge mit potentialfreien bistabilen Relais, 12 digitale Eingänge, eine 1-Wire-Schnittstelle und 4 PWM-Ausgänge zur Verfügung. Da sie über Loxone Air kommuniziert, ist sie überall platzierbar und damit die vielseitigste Extension für Nachrüstprojekte.
- Überall platzierbar - ideal für Nachrüstprojekte
- 12 digitale Eingänge: 0-28 VDC, als Frequenzzähler nutzbar (max. 200 Hz)
- 8 digitale Ausgänge (Relais), bistabil, potentialfrei
- 4 PWM-Ausgänge: 2,1 A pro Kanal (12-28 VDC)
- 1-Wire-Schnittstelle: max. 20 Sensoren (max. 50 mA)
Technische Daten
| Hersteller | Loxone |
| Artikelnummer | LOX-100116 |
| Gewicht | 0,34 kg |
| Abmessungen | 88×59×158 mm |
| Lieferzeit | 1-3 Werktage |
| Montageart | Hutschiene, Hutschienenmontage |
| Schutzart | IP20 |
| Technologie | Air |
Technische Daten im Detail
| Produkteigenschaften | |
| Mounting type | DIN rail according to EN 50022, 35 mm |
| Colours | Black: RAL 9005 |
| Finish | Matte |
| Elektrische Daten | |
| Supply voltage | 18 … 28 VDC |
| Power consumption | typ. 0.34 W, max. 1.74 W |
| Power loss at max. load | 8.7 W |
| Max. inrush current | 24 A |
| Schnittstellen | |
| LOXONE Air | max. 128 devices 868 MHz (SRD Band Europe), 4 channels, max. 15.1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 channels, max. 13.2 mW SMA connector with 1.8 dBi stub-antenna |
| 1-Wire | max. 20 sensors, max. 50 mA or 1 iButton key reader max. 100 ... 300 m wire length (depending on wiring topology) |
| Anschlussklemmen | |
| Wire cross-section | 0.05 … 2.5 mm² / AWG 30 … 12 Load > 12 A: min. 2.5 mm² / min. |
| Stripping length | 6 … 7.5 mm / 0.24 … 0.30” |
| Tightening torque | 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft |
| Temperature resistance | min. 80 °C / 176 °F for IEC, min. 75 °C / 167 °F for UL |
| Umgebungsbedingungen | |
| Temperature | -20 … 55 °C / -4 … 131 °F |
| Humidity | max. 95 % RH (non-condensing) |
| Ingress protection | IP20 |
| Gewicht & Abmessungen | |
| Net weight | 338 g |
| Total weight | 412 g |
| Product dimensions | 158 x 88 x 59 mm / 6.22 x 3.46 x 2.32” (L x W x H) |
| Pack size | 180 x 110 x 65 mm / 7.08 x 4.33 x 2.56” (L x W x H) |
| Zertifizierungen & Normen | |
| Rated impulse voltage for digital output | 2.5 kV (UL 60730-1, max. altitude 2000 m) |
| Degree of pollution | 2 |
| Standards | UL 60730-1 IEC 60730-1 |
| Operation | Type 1 (EN 60730-1) |
| Inputs | |
| Digital (12) | Logic 0: 0 … 2.2 VDC Undefined: 2.2 … 3.8 VDC Logic 1: 3.8 … 28 VDC Useable as frequency counter: - Max. frequency: 200 Hz - Min. pulse width: 2.5 ms - Accuracy: ± 1Hz |
| Outputs | |
| Digital (8) | bistable, dry contact max. 250 VAC 16 A at cos = 1 (IEC) max. 250 VAC 15 A at cos = 1 (UL) max. 30 VDC 5 A total load max. 48 A |
| PWM (4) | 2.1 A per channel, 12 … 28 VDC PWM Frequency: lighting: 123 Hz; |
